Винты с внутренним шестигранником (также известные как винты-глухари, HEX socket или Inbus) — это популярный тип крепежа, который сочетает высокую надежность соединения с эстетичным внешним видом и удобством монтажа. Шестигранное углубление в головке позволяет прикладывать значительный крутящий момент, избегая срыва граней, что характерно для шлицевых отверток. Этот крепеж нашел применение в машиностроении, мебельном производстве, строительстве и бытовой технике, подробнее на сайте.
Конструктивные особенности и преимущества
Ключевым элементом такого винта является шестигранное углубление (шпонка) в торце головки. Для работы с ним используется специальный инструмент — шестигранный ключ (имбусовый ключ).
- Высокий передаваемый момент. Шестигранная форма обеспечивает плотный контакт на всех гранях, что позволяет закручивать винт с большим усилием без риска «слизать» шлиц.
- Компактность головки. Отсутствие выступающих элементов (как у болта с гаечным ключом) делает соединение аккуратным и позволяет использовать винт в углублениях и труднодоступных местах.
- Эстетика. Гладкая цилиндрическая или потайная головка выглядит минималистично и часто используется в видимых узлах сборки.
- Удобство автоматизации. Винты легко подаются и закручиваются роботизированными линиями с помощью магнитных бит.
Основные виды винтов с внутренним шестигранником
Классификация проводится по форме головки, типу резьбы и функциональному назначению.
Винт с цилиндрической головкой (винт-глухарь)
Один из самых распространенных видов. Имеет цилиндрическую головку с внутренним шестигранником и метрическую резьбу.
- ГОСТ/стандарт: ГОСТ 11738-84, DIN 912, ISO 4762.
- Применение: Соединение металлических деталей, крепление элементов в машиностроении, изготовление станин, корпусов, робототехника. Часто используется с шайбой.
- Особенности: Может иметь разную длину резьбы — под ключ или полную.
Винт с потайной головкой
Головка имеет коническую форму и утапливается в посадочное отверстие, образуя гладкую поверхность.
- ГОСТ/стандарт: ГОСТ 17475-80, DIN 7991, ISO 10642.
- Применение: Там, где необходимо избежать выступающих элементов: в автомобилестроении, при сборке приборных панелей, в мебели (особенно для столешниц), в декоративных конструкциях.
- Особенности: Требует предварительного зенкования (рассверливания) отверстия под конус головки.

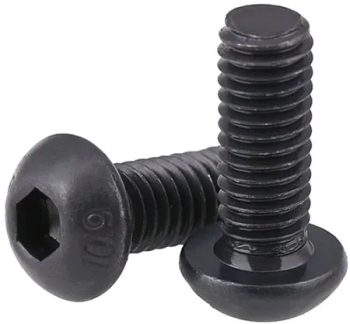

Винт с полукруглой головкой
Головка имеет сферическую форму. Используется реже, в случаях, когда нужна декоративная или эргономичная (без острых краев) головка.
Саморезы с внутренним шестигранником
Оснащены острым наконечником и резьбой, предназначенной для вкручивания без предварительного сверления в мягкие материалы (дерево, ДСП, пластик).
- Применение: Мебельная сборка (конфирматы — это отдельный вид мебельных стяжек), крепление деревянных конструкций, кровельные работы (со сверлом для металла).
- Особенности: Мебельный конфирмат требует предварительного сверления отверстия большего диаметра под головку и меньшего под резьбу.
Анкерные (рамные) винты
Имеют неполную резьбу: у головки участок без резьбы (гладкий), затем резьбовая часть. Предназначены для соединения металлических профилей (например, алюминиевых в оконных рамах), где гладкая часть центрирует детали.
- Стандарт: DIN 603, ГОСТ 14766.
Ключевые параметры и маркировка
Для правильного выбора необходимо ориентироваться в основных характеристиках крепежа.
- Размер ключа (имбусовый размер). Обозначает размер шестигранного углубления в головке. Измеряется в миллиметрах (мм). Стандартные ряды: 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10, 12 мм и более. Наиболее распространены 4, 5, 6 мм.
- Диаметр резьбы (d). Основная характеристика винта. Указывается в миллиметрах (М4, М6, М8, М10, М12 и т.д.).
- Длина винта (L). Измеряется от опорной поверхности головки до конца стержня (для винтов с цилиндрической головкой) или полная длина (для потайных).
- Шаг резьбы. Для метрической резьбы бывает крупный (основной) и мелкий. Обычно используется основной шаг.
- Класс прочности. Самая важная характеристика для ответственных соединений. Обозначается двумя цифрами (например, 8.8, 10.9, 12.9). Первая цифра, умноженная на 100, указывает на предел прочности на разрыв (Н/мм²), произведение цифр, умноженное на 10 — предел текучести. Чем выше класс, тем прочнее и жестче винт.
- Материал и покрытие. Наиболее распространены стальные винты (углеродистая или легированная сталь). Для защиты от коррозии наносятся покрытия: цинкование (белое, желтое, синее хроматирование), оксидирование (черное), анодирование (для алюминиевых винтов).
Инструмент для работы: шестигранные ключи
Корректный подбор инструмента критически важен для сохранения граней винта.
-
- Набор L-образных ключей. Классический имбусовый ключ. Длинное плечо для быстрого вращения, короткое — для приложения большого усилия. Бывают метрические и дюймовые.
Шестигранные биты для шуруповерта/головки для трещотки. Позволяют значительно ускорить монтаж. Важно использовать качественные биты из закаленной стали, точно соответствующие размеру, чтобы не разбить шлиц.
- Динамические (трещоточные) ключи. Удобны для работы в стесненных условиях.
- Ключи-трубки (TORX) и баллонные ключи. Специализированный инструмент для определенных задач (например, в велосипедной или автомобильной промышленности).
- Важно: Ключ должен плотно входить в шлиц, без люфта. Использование изношенного или несоответствующего размера ключа — основная причина «слизанных» граней.
Области применения в разных отраслях
- Машиностроение и станкостроение. Базовый крепеж для сборки корпусов, кронштейнов, станин. Используются винты высоких классов прочности (8.8, 10.9).
- Мебельная промышленность. Конфирматы для сборки корпусной мебели, винты с потайной головкой для крепления столешниц и фурнитуры.
- Строительство и отделка. Крепление направляющих для гипсокартона, монтаж навесных фасадов, сборка металлоконструкций.
- Автомобилестроение и ремонт. Крепление элементов кузова, тормозных систем, двигателей. Широко используются винты с потайной головкой.
- Бытовая техника и электроника. Сборка корпусов приборов, где требуется аккуратный внешний вид и надежное соединение.
- Вело- и мотостроение. Практически все разборные соединения на современных велосипедах используют винты с внутренним шестигранником.
Заключение: универсальный крепеж для точных соединений
Винт с внутренним шестигранником — это результат эволюции крепежа в сторону удобства, надежности и эстетики. Его выбор требует внимания к классу прочности, размеру и типу покрытия в зависимости от нагрузок и условий эксплуатации. Успешное применение этого крепежа немыслимо без правильного инструмента: качественный шестигранный ключ или бита — залог сохранности шлица и возможности многократной сборки-разборки. Винты под шестигранник прочно заняли свою нишу, став стандартом де-факто для инженерных и дизайнерских решений, где важна не только сила, но и аккуратность соединения.
